山東風機主要部件都有哪些?詳情須知!

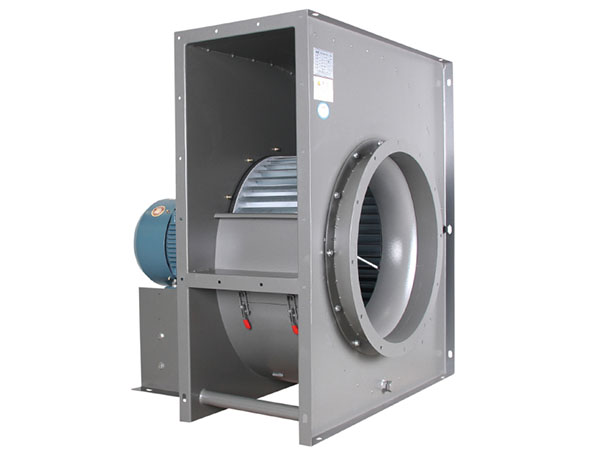

山東風機主要由殼部、進風口、驅動、葉輪部、軸承箱、調節門等部分組成。風機通過聯軸器連接，電機驅動風機。那么對于這些你都了解多少?下面就為大家整理一下有關的內容，分享給大家!
山東風機的主要部件描述如下：
風機葉輪是風機的核心部件，由輪蓋、葉片、中盤(后盤)用高質量低合金鋼板焊接而成.此風機風機的葉輪型為單吸式，風機葉片流道型為氣動葉片，這種葉片的型線損失小，效率高，共12片葉片。蓋子的進口端是一個圓弧。刀片和輪蓋、輪盤采用焊接連接方式，材料均為15 MnV。
其主軸為整體鍛造軸，兩端由滾動軸承支撐，通過聯軸器連接到電機上。軸芯材料為45-5，軸芯有足夠的剛性和強度。
主軸箱體為鑄鐵結構，為安裝維修方便，分上下剖分兩部分。軸承箱體上裝有油位指示及測溫元件。在軸承箱兩側靠近聯軸器端處設置了油封，防止軸承箱內濺油泄漏，另一端軸承箱靠近風機端處設置了油封，外端設置了端蓋。
風機軸承的型號分別為22226 E. C3,22232 E.C3滾柱軸承，產品采用 SKF/FAG。風機的每一個軸承安裝有WZPT2-31熱電阻各兩個，WSS-481雙金屬溫度計一個，用來測量軸承溫度。風機的每一個軸承都配有測振探頭測量軸承箱振動。
軸承箱采用水冷卻結構，冷卻管為G1”，進水量為1.2m3/h，水壓為0.2-0.4 Mpa。軸承采用潤滑油潤滑。
使用N46機油潤滑，也可以選擇使用N68機油。潤滑液的過濾準確度要求直徑超過25 um的顆粒阻擋95%，所有直徑超過30 um的顆粒阻擋99.5%。
那么以上就是山東風機的部件介紹了，相信大家可以從中找到自己需要的內容，然后應用到實際的生活中!
